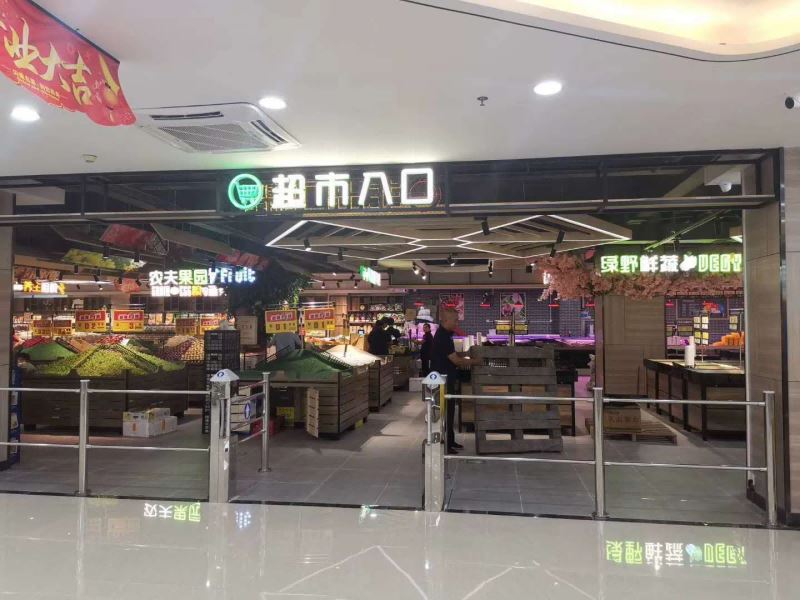

Todo mundo que já visitou o supermercado sabe que sempre há portas verticais do lado de fora da entrada do supermercado. Esta é a porta anti-roubo usada pelo supermercado para evitar que os produtos do supermercado sejam roubados. Se um ladrão rouba algo no supermercado, ele não deve sair. Se você sair do supermercado, a etiqueta antifurto do produto do supermercado será detectada pela porta antifurto e um alarme soará para que o segurança do supermercado verifique o ladrão. Que tal essa invenção?
Existem dois tipos de portas antifurto comumente utilizadas em supermercados no mercado: uma são portas antifurto de radiofrequência e a outra são portas antifurto acústico-magnéticas. O sistema anti-roubo magnético pode atingir quase zero alarmes falsos, então por que o sistema anti-roubo acústico-magnético pode resolver o problema que o sistema anti-roubo de radiofrequência não pode resolver e atingir quase zero alarmes falsos? O Baige a seguir descriptografa o sistema anti-roubo acústico-magnético para atingir quase zero alarmes falsos. razão.
1. O processo de trabalho do sistema anti-roubo acústico-magnético é simplesmente usar o fenômeno de ressonância gerado pelo princípio do diapasão para atingir quase zero operação de alarme falso. Quando a frequência do sinal transmitido (campo magnético alternado) é consistente com a frequência de oscilação da etiqueta acústico-magnética, a etiqueta acústico-magnética causará ressonância semelhante a um diapasão e gerará um sinal de ressonância (campo magnético alternado); quando o receptor detecta continuamente 4-8 vezes (ajustável)) Após o sinal de ressonância (uma vez a cada 1/50 de segundo), o sistema receptor irá enviar um alarme. As características do sistema acústico-magnético são alta taxa de detecção anti-roubo, quase zero alarmes falsos, não protegido por folha de metal, boa imunidade e ampla proteção (a largura máxima de um único sistema pode proteger 4 metros).
Em segundo lugar, é o princípio usado pelo sistema anti-roubo acústico-magnético. Este princípio envolve o efeito magnético da física. O processo pode ser um pouco esotérico, mas espero que todos possam entendê-lo.
1. Efeito magnetostritivo: sob a ação de um campo magnético externo, o tamanho de uma substância ferromagnética muda; depois que o campo magnético externo é removido, ele retorna ao seu comprimento original. Sob a ação de um campo magnético, o comprimento do material magnetostritivo muda linearmente e também; ou muda repetidamente sob a ação de um campo magnético alternado, resultando em vibração ou ondas sonoras; este material pode converter energia eletromagnética em energia mecânica ou energia sonora e vice-versa. Converta energia mecânica em energia eletromagnética; o primeiro é denominado efeito magnetostritivo e o último é denominado efeito piezomagnético.
Sob a ação de uma determinada intensidade de campo magnético, o metal magnético de ferrite produz uma alteração no comprimento, que pode ser entendida como uma ligeira alteração na distância entre os átomos devido à magnetização. Em um campo magnético alternado, você pode ver a tira de metal magnetostritiva vibrando de acordo com a frequência do campo magnético alternado. Se a frequência do campo magnético alternado for consistente com a frequência de ressonância da barra de metal, sua amplitude é a maior, ou seja, ocorre a ressonância. Este efeito é especialmente óbvio para permalloy (ou liga de ferro-níquel).
Por outro lado, esse efeito magnetostritivo é reversível, ou seja, efeito piezomagnético. Portanto, quando a frequência do campo magnético alternado é consistente com a frequência ressonante da faixa de metal na etiqueta acústico-magnética, a faixa de permalloy começa a vibrar. Quando o campo magnético alternado é desligado, a etiqueta acústico-magnética manterá uma vibração amortecida por um certo período de tempo como um diapasão e gerará um sinal de ressonância como uma extensão espacial do campo magnético alternado, que pode ser detectado por o receptor.
O coeficiente de magnetostrição λ é usado para descrever o efeito de magnetostrição, λ=(LH-L0) / L0, L0 é o comprimento original do material e LH é o comprimento do material após a mudança sob a ação de um campo magnético externo . Porque permalloy tem alto coeficiente de magnetostrição, como: Ni50 permalloy λ=25 × 10-6, Ni80 permalloy λ=(0,1" 0,5) × 10-6, então a magnetostrição de permalloy. Os coeficientes são todos maiores, e o sinal de ressonância gerado pela etiqueta também é maior.
2. Coeficiente de acoplamento magneto-mecânico k. Quando a tira fina de permalloy é excitada por um campo magnético alternado sob um campo magnético de polarização, devido ao efeito magnetostritivo e efeito piezomagnético, a conversão alternada entre a energia magnética e a energia mecânica ocorre na tira fina. A conversão de energia é chamada de acoplamento magneto-mecânico. O coeficiente de acoplamento magneto-mecânico k é usado para medir seu tamanho, e o valor k é determinado pelo seguinte método. O elemento central da etiqueta acústico-magnética é uma tira fina de permalloy.
De acordo com a teoria fenomenológica, o coeficiente de acoplamento magneto-mecânico k é expresso como: Na fórmula acima, fr é a frequência de ressonância e fa é a frequência de antivibração. De acordo com a curva de ressonância do teste de etiqueta acústico-magnética. Quando a frequência do sinal de excitação é 57,9kHz, a curva de ressonância atinge o valor máximo, ou seja, fr=57,9kHz; quando a frequência do sinal de excitação é 59,7 kHz, a curva de ressonância atinge o valor mínimo, a saber fa=59,7 kHz. Portanto, calcule o coeficiente de acoplamento magneto-mecânico k=0,251. Obviamente, a etiqueta acústico-magnética possui pontos de ressonância e pontos antivibração. Sob a ação de um pequeno campo magnético de excitação, ele pode gerar um sinal de ressonância maior, e a diferença de tensão entre os dois pontos é grande, indicando que a etiqueta possui um grande coeficiente de acoplamento magneto-mecânico. A curva de ressonância acentuada indica que o tag tem um valor Q mais alto, uma largura de banda mais estreita e uma seletividade mais forte. Portanto, se um campo magnético de polarização apropriado for definido para fazê-lo funcionar em uma área com melhores características, um sinal de ressonância mais alto e uma estabilidade de frequência mais forte podem ser obtidos.
3. O rótulo acústico-magnético com efeito diapasão é composto por uma pequena caixa de plástico com um comprimento de cerca de 40 mm, uma largura de 8&14 mm e uma espessura de 1 mm (o diluente existente). Na caixinha, é composta por duas tiras de metal semelhantes a um diapasão. A estrutura do rótulo é uma tira de metal magnética rígida fixada na caixa de plástico, e a outra é uma tira de permalloy magnética macia que pode vibrar livremente. De acordo com o material especial e a estrutura da etiqueta, ela tem uma certa frequência de ressonância; quando adicionado Quando a frequência do campo magnético alternado é consistente com a frequência de ressonância da etiqueta, a ressonância ocorrerá. Devido ao efeito magnetostritivo e ao efeito piezomagnético, quando o campo magnético alternado externo desaparece, a etiqueta ainda produzirá oscilação amortecida, formando um modo de alternância de energia do campo magnético e conversão de energia mecânica. , Produz um sinal de ressonância atenuado, que é um sinal composto acústico-magnético. A frequência de trabalho de uma etiqueta acústico-magnética típica é 58 kHz, e o sinal de ressonância do diapasão é semelhante ao ultrassom. Portanto, a capacidade anti-interferência e poder de penetração são extremamente fortes, o que é diferente de outros A maior vantagem dos rótulos.
No processo de usar o efeito diapasão para identificar, é na verdade um processo de conversão mútua entre a energia eletromagnética e a energia mecânica. No entanto, devido à baixa eficiência de conversão de energia de dispositivos magneto-sensíveis, é necessária uma forte potência de transmissão. Por exemplo, o valor típico da intensidade mínima do campo magnético ativo é maior do que 16 A / m. Portanto, o detector de antena do sistema acústico-magnético é relativamente grande.
3. O falso alarme do atual sistema anti-roubo acústico-magnético nada mais é do que a depuração da máquina (como a sensibilidade é muito baixa, basta aumentar a sensibilidade da máquina) e problemas de qualidade (como a qualidade de a máquina não está de acordo com o padrão ou as peças internas da máquina estão com defeito, etc. Problemas de qualidade) e problemas de instalação (como instalação fraca), quase não haverá alarmes falsos ao encontrar objetos de metal.
