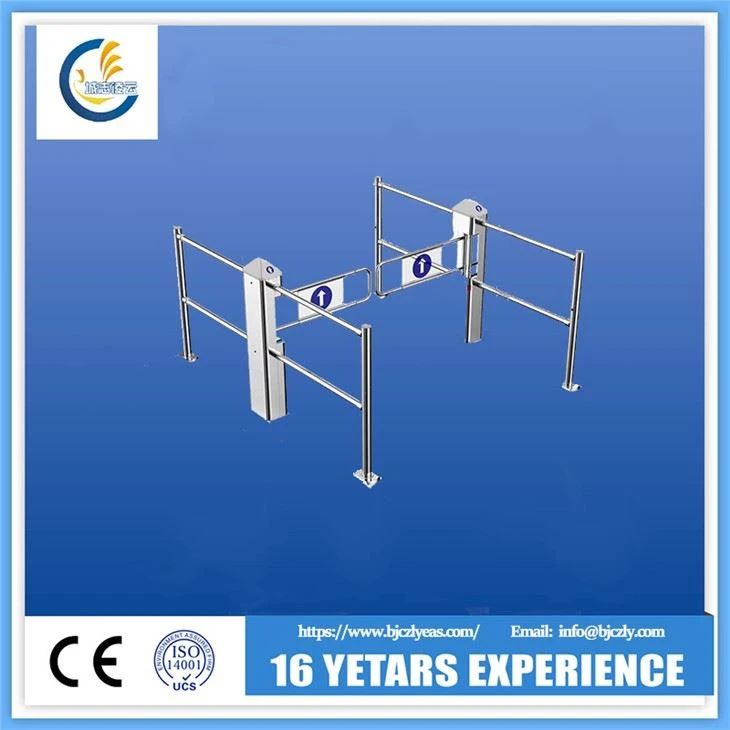

Poste de barreira de enfileiramento de aço inoxidável com correia ajustável

Sistema de controle de acesso de cliente de supermercado / barreira de aço inoxidável

Introdução:



I. Escopo de aplicação
Uma catraca pode bloquear e controlar o acesso de uma passagem pública. Sua parte mecânica inclui um dispositivo de controle de emergência. No momento do desligamento, os braços em ambas as asas se abrirão automaticamente para oferecer um acesso. No momento da eletrificação, os braços serão reiniciados. Com várias configurações, é adequado para todos os edifícios e pode resolver todos os problemas de controle na entrada e na saída.
II. Características
1. SUS304 # 1,2 mm caixa à prova de chuva de aço inoxidável Perfuração NC, perfuração a laser, um design novo e bonito;
2. Superfície de instalação única, garantindo uma instalação simples e conveniente do integrador de sistema' s equipamento de controle do braço;
3. O motor DC sem escova LINIX (a melhor marca de micro-motor na China) é usado e sua superfície é revestida com dicromato;
4. Controle programável da catraca, em um ou dois sentidos (definido pelo usuário);
5. O pedestal é fixado com parafusos de expansão.
III. Introdução ao Motor DC sem escova
Parâmetros do motor:
45 ZW N 24-30 / 60JB
Número da caixa de redução
Potência de saída: 30 significa 30W
Tensão nominal: 12 significa 12V
Código do material magnético do rotor: N significa Nd-Fe-B
Código do nome do produto: Z significa DC, W significa brushless

1. Parâmetros técnicos
1.1 Estrutura: 304 # / 2,0 mm de espessura, invólucro redondo de aço inoxidável
1.2 Dimensões externas:
Diâmetro da coluna principal: 169 mm
1.3 Peso: 40 kg
1.4 Comprimento do braço giratório: 500mm-900mm (ou personalizado)
1.5 Carga máxima do braço giratório: 30kg
1.6 Ângulo de rotação do braço rotativo: 180 °
1.7 Direção de rotação: Duas direções
1.8 Fonte de alimentação: AC220 ± 10% V / 50 ± 10% HZ
1.9 Motor de acionamento: motor DC escovado (12V)
1.10 Interface de entrada: Sinal de contato seco ou sinal de nível 12V ou sinal de pulso 12V com largura de pulso ≥ 100ms; Corrente de condução ≥ 10mA
1.11 Interface de comunicação: padrão RS485; Distância de comunicação ≤ 1200m
1.12 Velocidade de passagem: 40 pessoas / minuto (constantemente aberto); 25-30 pessoas / minuto (constantemente fechado)
1.13 Intervalo de abertura e fechamento do braço: 1-2s
1.14 Tempo necessário para entrar no estado de passagem após ligar: 3s
1.15 Tempo para reinicialização automática em caso de problema: 10s
1.16 Ambiente de trabalho:
Interior exterior
Temperatura: -10 ° C-50 ° C
RH: ≤ 90%, sem condensação
2. Principais funções e recursos

1) Suas funções de auto-inspeção e advertência de problemas tornam a manutenção e o uso do usuário' muito fáceis;
2) O estado de funcionamento do equipamento' pode ser programado pelo pequeno painel embutido na placa de controle mestre;
3) A estrutura mecânica pode evitar que os operadores sejam presos ou feridos. Como um braço giratório é bloqueado no processo de reinicialização, o motor irá parar de funcionar dentro do tempo especificado. O braço irá zerar novamente (até que seja zerado) após o retardo de tempo padrão e a força é pequena (≤ 2Kg);
4) Bloqueio de acesso: O braço giratório é bloqueado automaticamente antes que um sinal de abertura seja recebido.
5) Sincronização do braço giratório (para braços duplos);
6) Reinicialização automática: Se uma pessoa não conseguir passar dentro do tempo especificado após a abertura da catraca, o sistema cancelará a autorização desse acesso automaticamente;
7) A catraca pode ser configurada como constantemente aberta ou constantemente fechada para atender às necessidades de diferentes locais;
8) Indução ou retardo de tempo serão zerados automaticamente em 5 segundos (configurável) após a abertura; E
9) Braços giratórios abrem automaticamente em caso de falha de energia enquanto fecham no momento da eletrificação, atendendo aos requisitos de proteção contra incêndio.
