Especificação de conexão para sistema de controle de servo sem escova

-Diagrama de fiação da placa principal

-Diagrama de fiação de sub placa

Recursos funcionais

Ele tem a função de auto-detecção de falhas e alarme de som imediato, o que é conveniente para manutenção e uso.

2 pode ser conectado a qualquer dispositivo de controle, sinal de controle de saída ou botão ou controle remoto para realizar o controle de fluxo unidirecional.

3. Função de reset automático: após cada oscilação de 90 + graus, o sistema cancelará automaticamente o direito de passar e retornar à posição inicial se a pessoa detectada e o objeto passarem, ou seja, redefinir automaticamente ou não passar dentro do tempo especificado (atraso de tempo ajustável).

4 indicação de iluminação: indicador de tráfego de alto brilho para orientar o tráfego.

5 segurança contra incêndio: ele pode ser conectado com o sinal do sistema de alarme de incêndio para perceber a abertura constante do portão.

6 função de alarme: quando a intrusão ilegal, alarme automático.

7 velocidade ajustável: a velocidade de abertura e fechamento do braço roqueiro pode ser ajustada de acordo com as necessidades reais dos usuários.

8 sistema de controle de braço de nível industrial, adicionando muitas funções de configuração digital multifuncionais, criptografia e redefinição automática.

9 função anti reversa: no processo de reset do braço de balanço, se o braço de balanço for invertido por força externa, o braço de balanço iniciará automaticamente o impulso reverso e dará um som de alarme. Quando a força externa desaparecer, ela retornará automaticamente ao estado original e retomará o tráfego.

10 função de proteção automática: quando a força externa impede que o braço de balanço se mova normalmente e a força externa seja contínua, o sistema detectará automaticamente a proteção automática e entrará no estado de sono após 20 segundos. Após a entrada do próximo sinal normal, o portão voltará automaticamente ao normal.

11 função tampão anti-colisão de vários níveis: ao ultrapassar ou socar ilegalmente, a alavanca de freio tampe o ângulo correspondente e inicia o impulso reverso em tempo real, ao mesmo tempo em que inicia o alarme, de modo a perceber a humanização, evitar ferimentos e reduzir consideravelmente os danos mecânicos causados por colisão frequente ou contínua.

Ninguém está de plantão e na hora: o braço roqueiro abrirá automaticamente quando a energia estiver desligada, e reiniciará automaticamente quando a energia estiver ativada (engarrafamento).

Parâmetros técnicos

Motorista	M05 de baixa energia
Energia cinética máxima	J<>
Força máxima	67N (borda externa do ventilador da porta)
Torque de unidade	Cerca de 5 Nm
Fechadura	Freio de engrenagem RA12
Torque de bloqueio	Mínimo de 30 Nm
Frequência de passagem	45 pessoas/min
Design de unidade	Ciclos de comutação 100000
Conduzindo a vida MCBF	Ciclos de comutação 100000
Ângulo aberto	-90° - +90°
Controle	ETS 21
Software	FCC
Fonte de alimentação	V AC /50-60Hz 100-230
Carga de acoplamento	120VA
Tensão da unidade de controle	24V DC
Interface	Interface serial interna: conexão de ônibus dentro do painel de controle CAN Externo: pode conectar até 8 equipamentos; Sem feedback de pressão para 5 placas ETS 21 por bloco; outros feedbacks estão disponíveis através de outros ETS 21io

Diretório do modo depuração

1. Pressione a tecla do menu por 3 segundos, L-1 aparecerá e pressione a tecla confirmar para entrar no modo de depuração do tempo de fechamento da porta

2 pressione a tecla do menu por 3 segundos para exibir o L-1, pressione a tecla para exibir l-7, pressione a tecla confirmar para entrar no modo de depuração do interruptor de corte do portão (veja a tabela abaixo para obter detalhes)

Três. Pressione a tecla do menu por 3 segundos para exibir o L-1, pressione a tecla para exibir l-12, pressione a tecla confirmar para entrar no modo de depuração do tom da porta (veja a tabela abaixo para obter detalhes)

4 pressione a tecla do menu por 3 segundos, L-1 aparecerá, pressione a tecla do menu, D-1 aparecerá, pressione confirmar, o prompt de voz empurrará o roqueiro para a posição desejada, neste momento você pode ajustar o roqueiro, ajustar, pressionar o menu para confirmar, pressionar o menu para sair (veja a tabela abaixo)

Tag: radar preto supermercado porta de balanço de indução automática, metal, micro-ondas, China, fornecedores, fabricantes, barato, cotação, à venda, Portão de giro de indução com proteção de dados do sistema de controle de acesso, Portão de giro de indução para controle de acesso ao supermercado, Porta de giro de indução com porta de dobragem para controle de acesso, Portão de balanço de indução leve para controle de acesso, Porta de giro de indução com porta isolada para controle de acesso, Portão de giro de indução para controle de acesso ao escritório

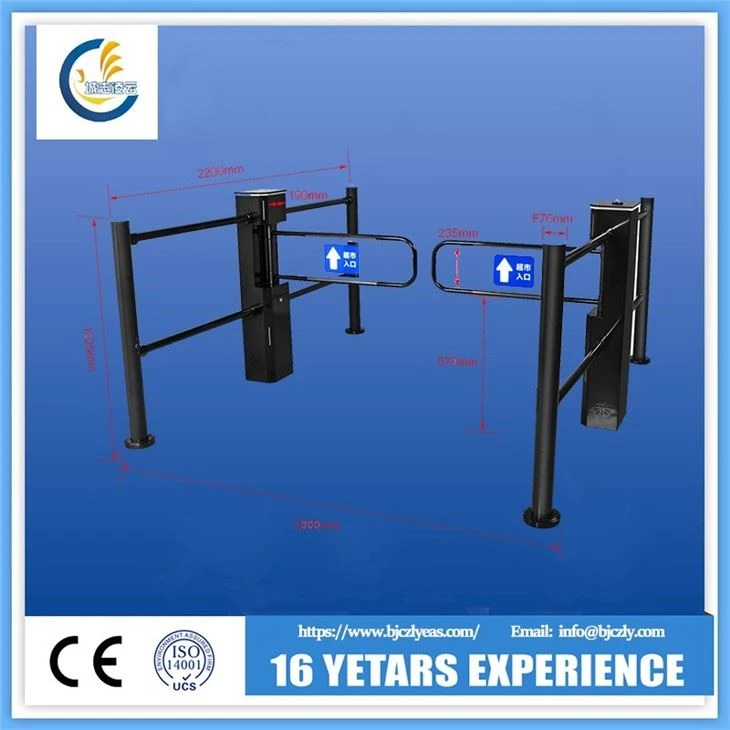

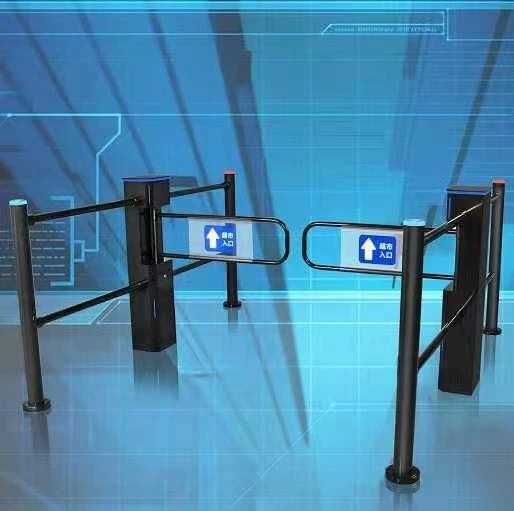

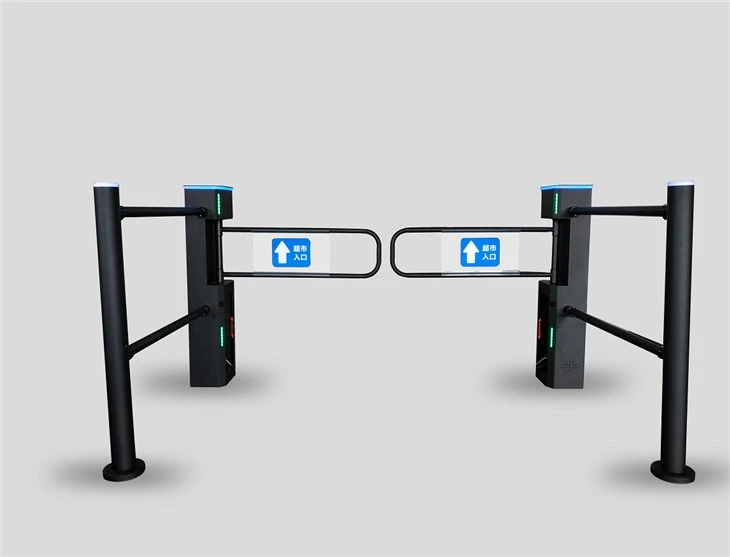

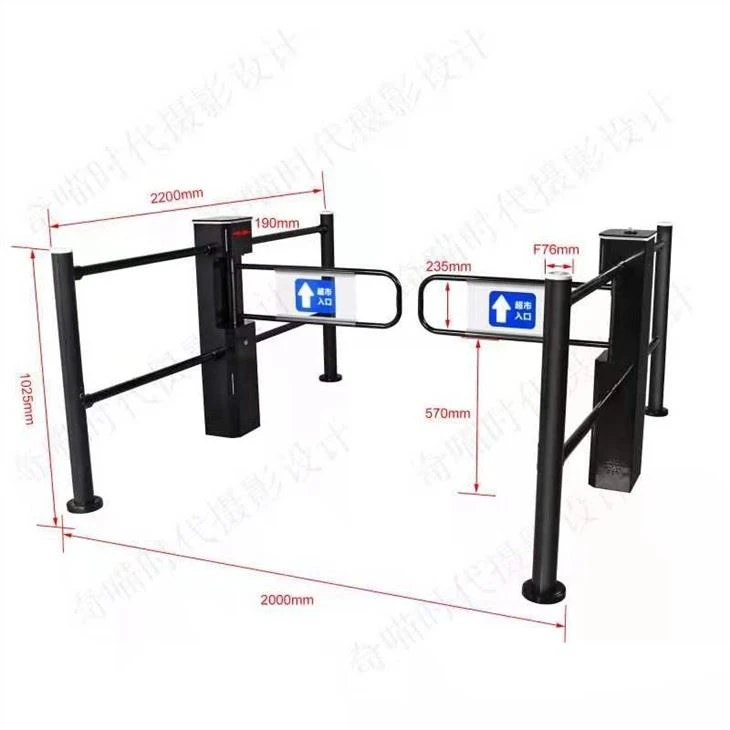

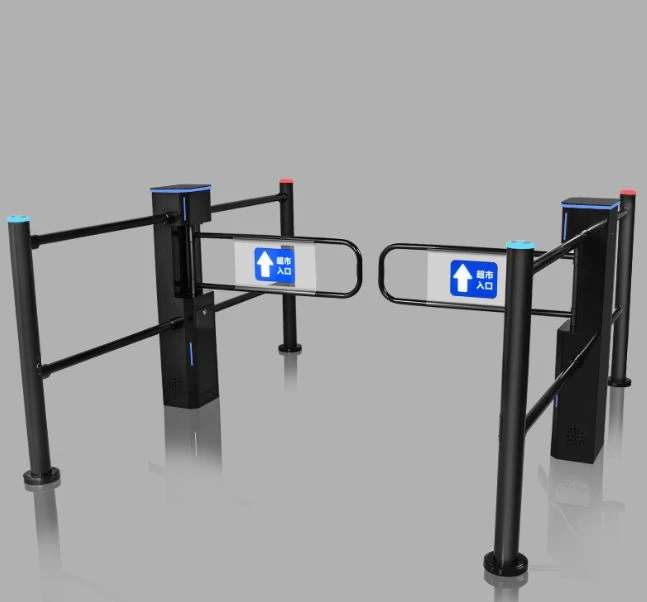

Radar Preto do Supermercado Porta de Balanço de Indução Automática, Metal, Micro-ondas
