Especificação para sistema de controle de servo sem escova

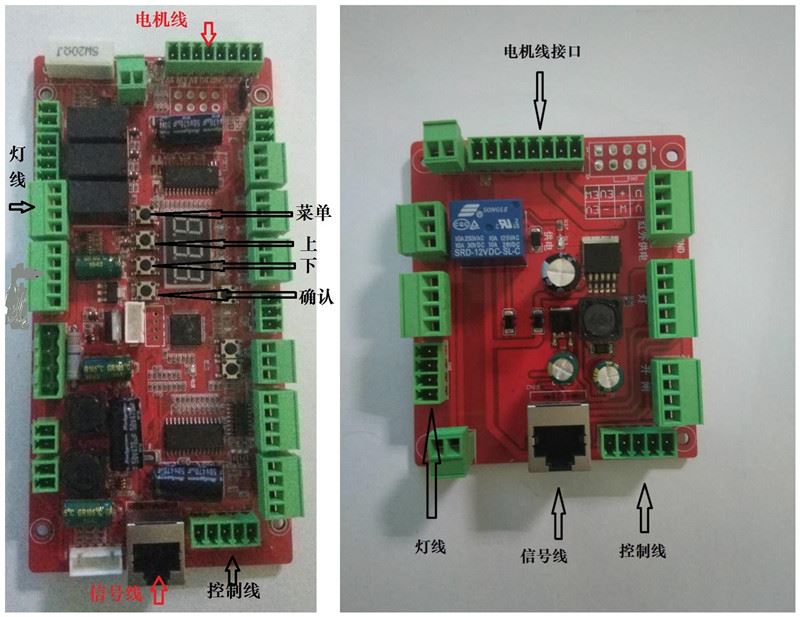

- Diagrama de fiação da mainboard

- Diagrama de fiação da placa principal

Características funcionais

1. Tem a função de auto-verificação de falhas e alerta de alarme, o que é conveniente para os usuários manterem e usarem.

2. Pode ser conectado a qualquer sinal de controle de saída do dispositivo de controle ou botão ou controle remoto para alcançar tráfego de controle de mão única.

3. Função de reset automático: após cada balanço de 90 graus, e detectar a passagem de pessoas e objetos, ou seja, redefinição automática ou no tempo especificado (atraso multi-arquivo ajustável) não passar, o sistema cancelará automaticamente o direito de passar e retornar à posição inicial.

4. Indicação de iluminação: elevada indicação de status do semáforo para orientar o tráfego.

5. Entrada de controle de incêndio: pode ser conectado com sinal de alarme de incêndio para alcançar a abertura constante do portão.

6. Função de aviso de alarme: quando tráfego ilegal ou portão, aviso automático de alarme.

7. Velocidade ajustável: o braço de balanço abre e fecha a velocidade de vários níveis ajustáveis, os usuários podem ser definidos de acordo com as necessidades reais.

8. Uma nova geração de sistema de controle ARM de nível industrial, adicionando configurações digitais multifuncionais, criptografia e funções de redefinição.

9. Função anti-reversão: no processo de redefinição do braço de balanço, se a força externa inverter o braço de balanço, o braço de balanço inicia automaticamente o impulso reverso e envia um alarme, e quando a força externa desaparece, ele retorna automaticamente a zero para retomar o tráfego.

10. Função de proteção automática: quando a força externa impede que o braço de balanço se mova normalmente, e a força externa é contínua, o sistema detectará automaticamente 20 segundos após a proteção automática e entrará no estado dormente. Na próxima entrada de sinal legal, o portão voltará automaticamente ao normal.

11. Função de tampão anti-colisão em vários estágios: ao passar ou socar ilegalmente, a haste do freio tampe o ângulo correspondente e inicia o impulso inverso imediato, e inicia o alarme ao mesmo tempo, o que reduz consideravelmente os danos mecânicos causados por colisão frequente ou contínua ao perceber o anti-dano humanizado.

12. Dever não tripulado: braço de balanço de desligamento de desligamento aberto automaticamente, reset automático de alimentação (bloqueio de tráfego).

Parâmetros técnicos

Motorista	M05 de baixa energia
Energia cinética máxima	J<>
Força máxima	67N (borda externa do ventilador da porta)
Torque de unidade	Cerca de 5 Nm
Fechadura	Freio de engrenagem RA12
Torque de bloqueio	Mínimo de 20 Nm
Frequência de passagem	30 pessoas/min
Design de unidade	Ciclos de comutação de 100 0000
Conduzindo a vida MCBF	Ciclos de comutação de 100 0000
Ângulo aberto	-90° - +90°
Controle	ETS 21
Software	FCC
Fonte de alimentação	V AC /50-60Hz 100-230
Carga de acoplamento	120VA
Tensão da unidade de controle	24V DC
Interface	Interface serial interna: conexão de ônibus dentro do painel de controle CAN Externo: pode conectar até 8 equipamentos; Sem feedback de pressão para 5 placas ETS 21 por bloco; outros feedbacks estão disponíveis através de outros ETS 21io

Descrição de entrada do modo de depuração

1. Pressione a tecla do menu 3 segundos, apareça L-1, pressione a tecla confirme, digite o modo de depuração do tempo de fechamento do portão

2. Pressione a tecla do menu 3 segundos, apareça L-1, pressione a tecla até aparecer L-7, pressione a tecla confirme, entre no modo de depuração da porta de desligar a porta (veja tabela abaixo para obter detalhes)

3. Pressione a tecla do menu 3 segundos, apareça L-1, pressione a tecla até aparecer L-12, pressione a tecla confirme, entre no modo de depuração do som do portão (veja tabela abaixo para obter detalhes)

4. Pressione a tecla do menu por 3 segundos, apareça L-1, pressione a tecla, apareça D-1, pressione a confirmação, pressione o prompt de voz para empurrar o braço de balanço para a posição desejada, desta vez você pode ajustar o braço de balanço, ajustar, pressionar o menu para confirmar, Pressione o menu para sair (veja tabela abaixo)

Os usuários podem configurar tabelas de código de depuração

Número do menu	Significado	Inadimplência	Âmbito
L-1	Horário de funcionamento	4 segundos	0-30 segundos (número maior, maior tempo de fechamento)

L-7	Comutação de direção	0	0 para: esquerda aberta 1 para: Direita aberta
L-13	Voz de alarme	-	Clique em Adicionar e Subtrair selecionar categoria de voz salvar por confirmação
L-12	Volume de voz	15	0 Mínimo 15 Max
L-14	Teste de envelhecimento do portão	Pressione confirmar para entrar, chave do menu para sair
D-1	Configurações de bitzer	Se os dois braços de balanço da porta não estiverem alinhados, após entrar no eixo solto do motor para a posição de fechamento desejada, de acordo com a confirmação da placa principal pode ser
D-4	Velocidade de abertura e fechamento	1, mais rápido 10, mais lento (padrão de fábrica 10)

Tag: supermercado infravermelho indução de aço swing gate, China, fornecedores, fabricantes, barato, cotação, para venda, Porta de giro de indução com porta de dobragem para controle de acesso, Portão de giro de indução para controle de acesso ao supermercado, Porta de giro de indução com porta à prova d'água para controle de acesso, Portão de giro de indução com porta de dobragem para controle de acesso, Portão de giro de indução para controle de acesso à área restrita, sistema de controle de acesso integrado com portão de giro de indução

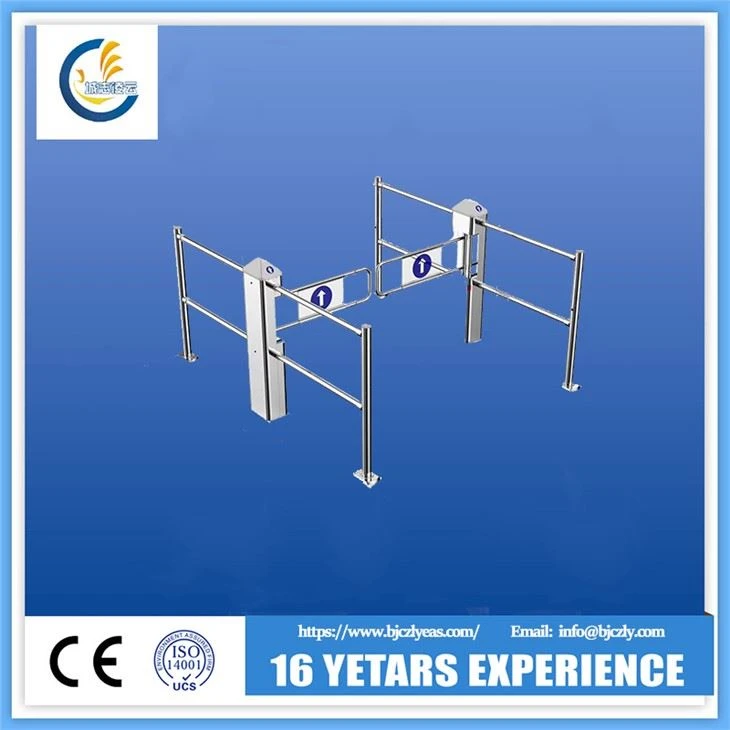

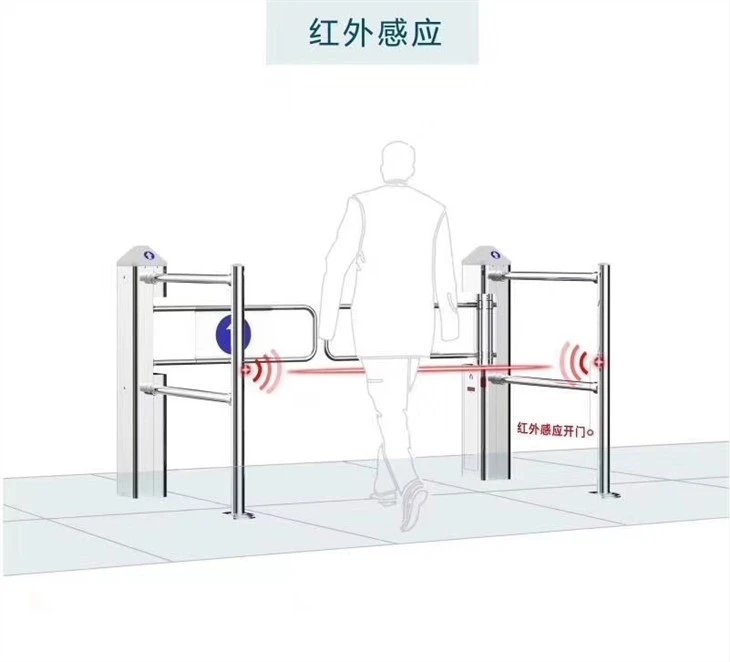

Portão de balanço de indução de aço inoxidável infravermelho do supermercado
